POWERCUBE Spiro+

Die wichtigsten Funktionen auf einen Blick

Die konkrete Ausstattung, der Lieferumfang und die verfügbaren Optionen können von der gewählten Gerätekonfiguration abhängen.

Viele Messverfahren an einem definierten Arbeitsplatz

PowerCube Spiro+ ermöglicht die Erfassung statischer und dynamischer Lungenfunktionsparameter. Dazu gehören Atemfluss, Atemvolumen, Vitalkapazität, Einsekundenkapazität FEV₁, Peak Flow und die maximale willkürliche Ventilation.

Durch die integrierte Druckmessung und optionale Erweiterungen kann die Arbeitsstation zusätzliche Untersuchungsverfahren abdecken. Dazu zählen unter anderem Atemmuskelmessungen, Rhinomanometrie, Rocc, P0.1 und Provokationstests.

• Forcierte Spirometrie
• Langsame Spirometrie
• Fluss-Volumen-Messung
• Maximale willkürliche Ventilation – MVV
• Atemmuskelkraft – MIP/MEP beziehungsweise Pmax
• Atemwegsverschlussdruck P0.1
• Okklusionswiderstand Rocc
• SNIP-Messung
• Rhinomanometrie
• Bronchiale Provokation

Die verfügbaren Messverfahren sind von der gewählten Systemkonfiguration und den installierten Optionen abhängig.

SharpFlow Ultraschalltechnologie

Das Herzstück des PowerCube Spiro+ ist der GANSHORN Ultraschall-Flusssensor. Zwei gegenüberliegende Ultraschallwandler senden und empfangen gleichzeitig Schallimpulse. Aus den unterschiedlichen Laufzeiten in und gegen die Strömungsrichtung wird der Atemfluss direkt digital berechnet.

Da Temperatur, Luftfeuchtigkeit und Zusammensetzung der Atemluft beide Messrichtungen gleichermaßen beeinflussen, werden diese Faktoren weitgehend kompensiert. Dadurch ermöglicht das System stabile Messungen ohne die bei konventionellen Flusssensoren übliche regelmäßige Volumenkalibrierung.

• Direkte digitale Flussmessung
• Hohe zeitliche Auflösung
• Automatische Offsetkorrektur
• Online-BTPS-Kompensation
• Geringer Wartungsaufwand
• Keine Messgase für die Spirometrie erforderlich

Flexibel an Patient und Anwender anpassbar

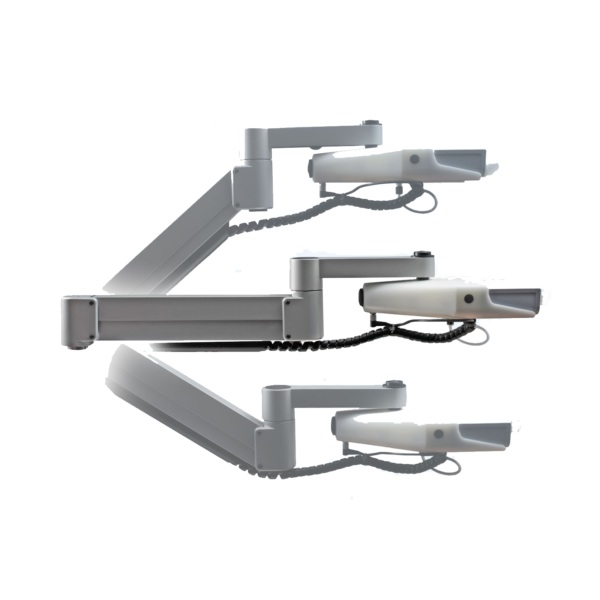

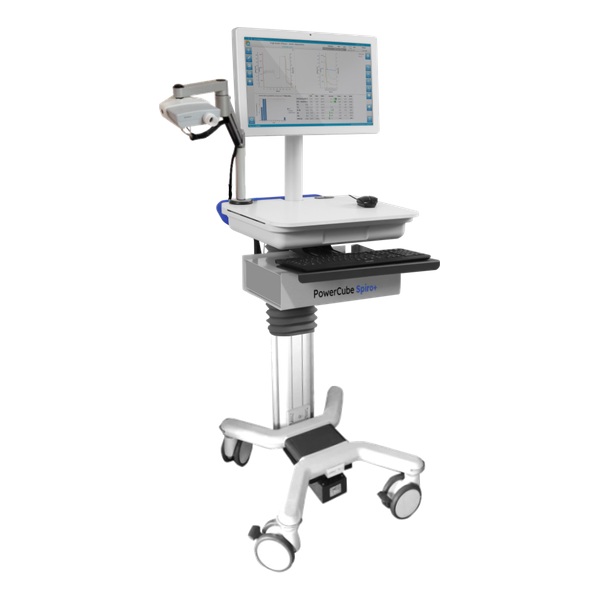

Der PowerCube Spiro+ ist als klassischer Sitzarbeitsplatz oder als höhenverstellbarer Trolley erhältlich. Der 3D-Schwenkarm ermöglicht eine flexible Positionierung des Ultraschall-Flusssensors und lässt sich an unterschiedliche Körpergrößen und Untersuchungssituationen anpassen.

Der medizinische Touch-PC, die Tastaturablage und die benötigten Messmodule bilden einen klar definierten Arbeitsplatz. Optional kann das System unter anderem um einen Drucker, einen Trenntransformator oder zusätzliche Anschlusskarten ergänzt werden.

• Sitzender oder höhenverstellbarer Arbeitsplatz
• Flexibler 3D-Schwenkarm
• Medizinischer Touch-PC
• Platzsparende Integration der Messmodule
• Optionale Erweiterung um Drucker und weiteres Zubehör

Durchdachtes Hygienekonzept

Für die Messung kann das GANSHORN SpiroDef-Filtersystem verwendet werden. Der Filter bildet eine mechanische Barriere für Aerosole und schützt sowohl das Messsystem als auch die Umgebungsluft.

Das kompakte Verbrauchsmaterial verfügt über ein integriertes Mundstück und unterstützt einen sicheren Lippenschluss. Im Vergleich zu größeren Filterlösungen benötigt das kompakte Design weniger Lagerplatz und reduziert den Materialeinsatz.

• Bakterien- und Virenfilter mit integriertem Mundstück
• Schutz des Sensors vor Kontamination
• Ergonomische Form für einen sicheren Lippenschluss
• Schneller Wechsel zwischen Untersuchungen
• Kompaktes und ressourcenschonendes Filterkonzept

Messung, Qualitätskontrolle und Befundung mit LFX

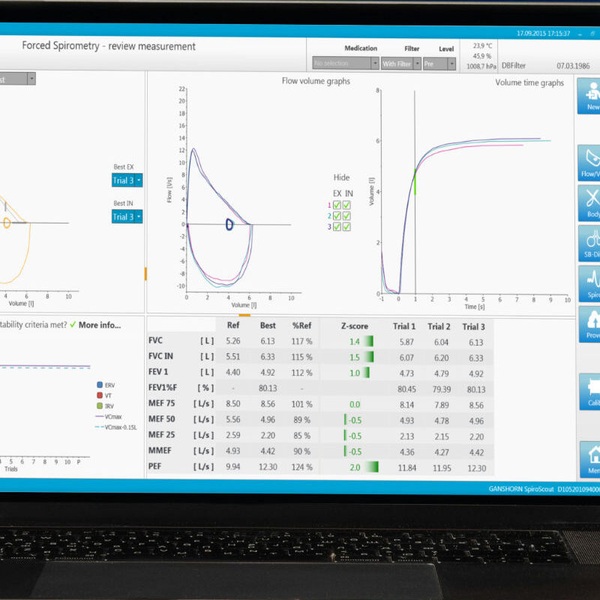

Die GANSHORN LFX-Software begleitet den vollständigen diagnostischen Ablauf – von der Patientenauswahl über die Messung bis zur Auswertung und Berichterstellung. Atemmanöver und Messkurven werden großformatig dargestellt und können während sowie nach der Untersuchung beurteilt werden.

Eine integrierte Qualitätskontrolle unterstützt die Bewertung anhand aktueller ATS-/ERS-Kriterien. Parameterlisten, Befundvorlagen und Berichte lassen sich an die Anforderungen der jeweiligen Einrichtung anpassen.

• Übersichtliche Patienten- und Messdatenverwaltung
• Darstellung und Vergleich mehrerer Messversuche
• Qualitätskontrolle nach ATS-/ERS-Kriterien
• Anpassbare Parameterlisten und Berichte
• Export von PDF- und Rohdaten
• SQL-basierte Datenverwaltung

Für Einzelarbeitsplätze und vernetzte Einrichtungen

PowerCube Spiro+ kann sowohl als eigenständiger Messplatz als auch innerhalb einer vernetzten Praxis- oder Klinikumgebung betrieben werden. Die LFX-Plattform unterstützt zentrale Datenbanken, Mehrplatzbetrieb und die Anbindung an übergeordnete Informationssysteme.

• Microsoft-SQL- oder MySQL-Datenbank
• Mehrnutzerbetrieb – optional
• Arbeitslisten – optional
• GDT-, HL7- und DICOM-Anbindung – optional
• PDF- und Rohdatenexport
• Individuell konfigurierbare Befundberichte

Präzise Ultraschallmessung

Die digitale SharpFlow-Technologie ermittelt den Atemfluss direkt und benötigt keine regelmäßige Volumenkalibrierung.

Modular erweiterbar

Neben der klassischen Spirometrie kann der Messplatz abhängig von der Konfiguration um zahlreiche pneumologische Untersuchungsverfahren ergänzt werden.

Professioneller Arbeitsplatz

Touch-PC, LFX-Software und höhenverstellbarer 3D-Schwenkarm bilden einen ergonomischen und strukturierten Messplatz.
