PowerCube Diffusion+

Die wichtigsten Funktionen auf einen Blick

Die konkrete Ausstattung und die verfügbaren Optionen können von der gewählten Gerätekonfiguration abhängen.

Diffusions- und Verteilungsstörungen in einer Messung erkennen

Für die zuverlässige Beurteilung des pulmonalen Gasaustauschs bestimmt der PowerCube Diffusion+ unter anderem den Kohlenmonoxid-Transferfaktor DLCO beziehungsweise TLCO sowie das alveoläre Volumen. Die kontinuierlich dargestellten CO- und Heliumkonzentrationen ermöglichen eine präzise Unterscheidung zwischen Totraum und Alveolarplateau.

Die schnellen Echtzeit-Gasanalysatoren liefern hochaufgelöste Kurven und machen Hinweise auf Diffusionsstörungen und Ventilationsinhomogenitäten unmittelbar sichtbar. Durch anpassbare Verwerfungs- und Probenvolumina können auch Patienten mit einer Vitalkapazität ab etwa 0,5 Litern untersucht werden.

• Single-Breath-Diffusionsmessung
• Bestimmung von DLCO/TLCO und alveolärem Volumen VA
• Bestimmung heliumgestützter Lungenvolumina
• Hochauflösende Wash-in- und Ausatemkurven
• Erkennung möglicher Ventilationsinhomogenitäten

SharpFlow Ultraschalltechnologie

Die GANSHORN SharpFlow Technologie ermittelt den Atemfluss direkt über die Laufzeit digitaler Ultraschallsignale. Zwei gegenüberliegende Ultraschallwandler senden und empfangen gleichzeitig Signale in beide Richtungen. Aus dem Laufzeitunterschied wird der Atemfluss präzise berechnet.

Temperatur, Luftfeuchtigkeit und andere Eigenschaften der Atemluft wirken auf beide Messrichtungen gleichermaßen und werden dadurch weitgehend kompensiert. Das ermöglicht stabile Messergebnisse ohne die bei konventionellen Flusssensoren übliche regelmäßige Volumenkalibrierung.

• Direkte digitale Flussmessung
• Hohe zeitliche und räumliche Auflösung
• Robuste, langlebige Sensortechnologie
• Geringer Wartungsaufwand
• Präzise Darstellung der Atemmanöver

Patientenfreundliche Messung und effizienter Gasverbrauch

Für Patienten, die den Atem nicht ausreichend lange anhalten können, unterstützt der PowerCube Diffusion+ eine Intra-Breath-Messung. Dabei wird die Untersuchung ohne klassische Atemanhaltphase durchgeführt; der Patient atmet stattdessen besonders langsam aus.

Das intelligente Bedarfsventil gibt das Messgas volumengesteuert frei. Dadurch wird nur die tatsächlich benötigte Gasmenge bereitgestellt. Dies reduziert den Gasverbrauch, senkt die Kosten pro Untersuchung und unterstützt einen kontrollierten Messablauf.

• Messung auch ohne längere Atemanhaltphase
• Aussagekräftige Assistenzbilder für das Atemmanöver
• Volumengesteuerte Abgabe des Messgases
• Kein Atembeutel erforderlich
• Wirtschaftlicher Verbrauch von CO und Helium

Flexibler und ergonomischer Arbeitsplatz

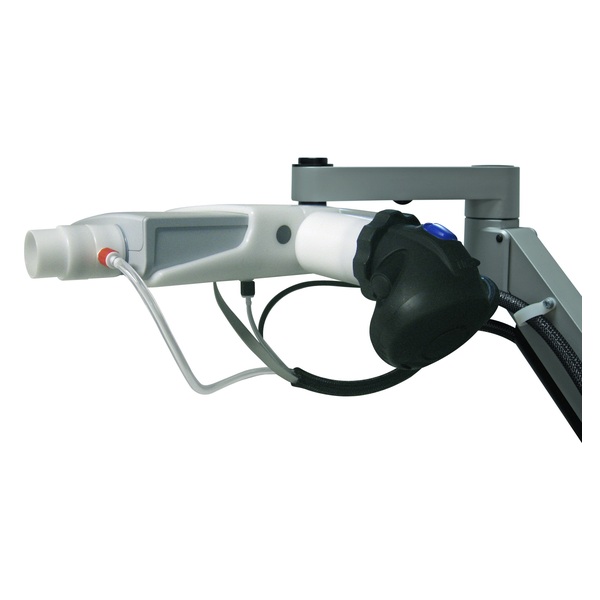

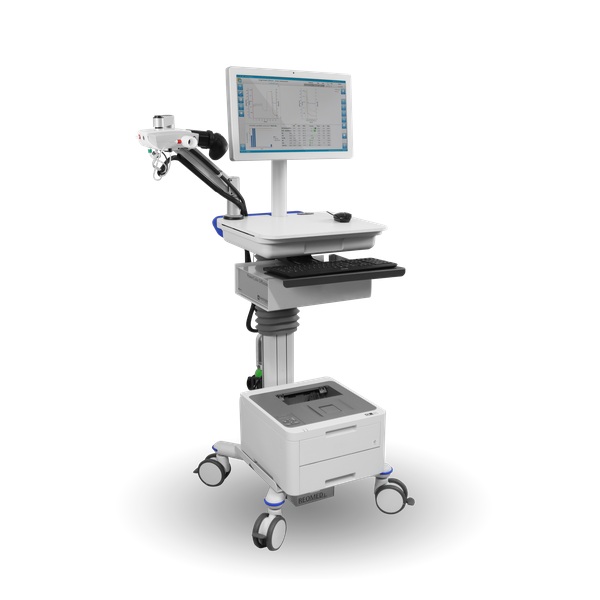

Der PowerCube Diffusion+ kann als klassischer Sitzarbeitsplatz, als höhenverstellbarer Steharbeitsplatz oder als Bestandteil des PowerCube Body+ eingesetzt werden. Der flexible 3D-Schwenkarm ermöglicht eine komfortable Positionierung der Patientenschnittstelle.

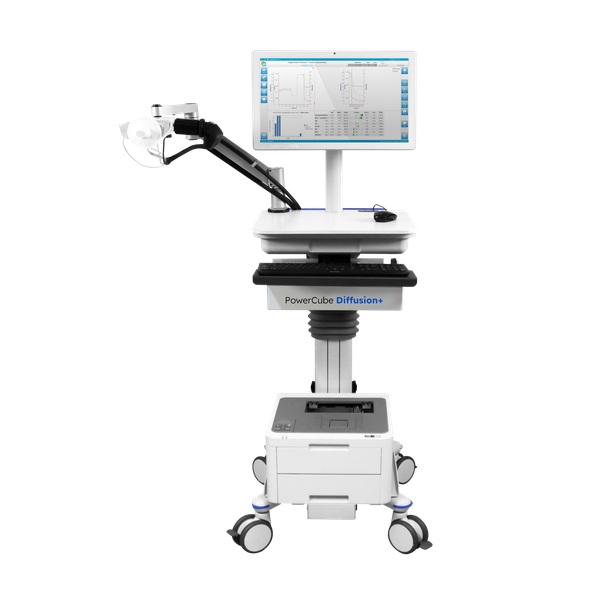

Zur Arbeitsplatzkonfiguration gehören je nach Ausstattung ein medizinischer Touch-PC, ein kompakter Gasflaschenhalter sowie optionale Komponenten wie Drucker oder Trenntransformator.

• Flexibler und höhenverstellbarer 3D-Schwenkarm
• Sitzender oder höhenverstellbarer Arbeitsplatz
• Integration in den PowerCube Body+ möglich
• Kompakte Aufnahme für die benötigte Gasflasche
• Optionale Erweiterung des Arbeitsplatzes

LFX-Software für Messung, Auswertung und Vernetzung

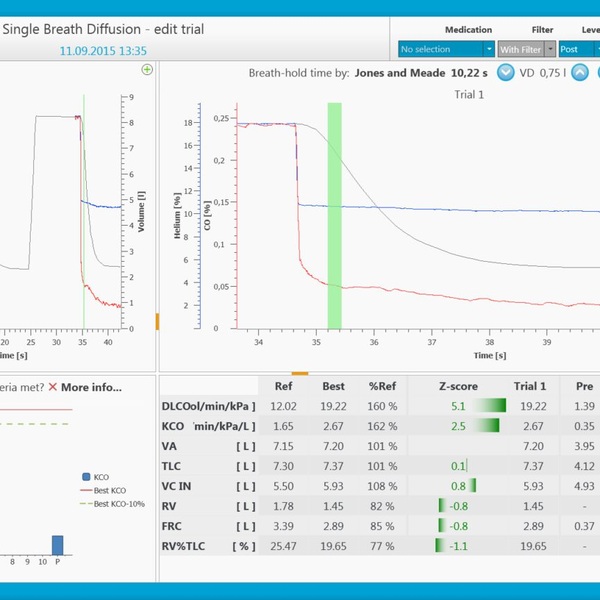

Die LFX-Software begleitet den vollständigen diagnostischen Arbeitsablauf – von der Patientenauswahl über die Messung und Qualitätskontrolle bis zur Auswertung und Berichterstellung. Große, skalierbare Diagramme erleichtern die Beurteilung der Messkurven und Atemmanöver.

Eine integrierte Qualitätskontrolle unterstützt die Bewertung nach ATS-/ERS-Kriterien während und nach der Messung. Durch die SQL-basierte Datenverwaltung eignet sich die Plattform sowohl für Einzelarbeitsplätze als auch für vernetzte Praxis- und Klinikumgebungen.

• Übersichtliche Darstellung von Messkurven und Parametern
• Integrierte Qualitätskontrolle nach ATS-/ERS-Kriterien
• Anpassbare Befunde und automatische Kommentare
• PDF- und Rohdatenexport
• Unterstützung von GDT, HL7 und DICOM – abhängig von der Konfiguration
• Microsoft-SQL- beziehungsweise MySQL-Datenbankanbindung

Präzise Diagnostik

Schnelle CO- und Heliumanalysatoren liefern hochauflösende Kurven zur Beurteilung der Diffusionskapazität und möglicher Ventilationsinhomogenitäten.

Wirtschaftlicher Betrieb

Die wartungsarme Ultraschalltechnologie und das intelligente Bedarfsventil reduzieren den Kalibrierungsaufwand sowie den Verbrauch von Messgas.

Flexible Konfiguration

Der PowerCube Diffusion+ kann als eigener Arbeitsplatz oder integriert in den PowerCube Body+ eingesetzt und an unterschiedliche Arbeitsabläufe angepasst werden.
